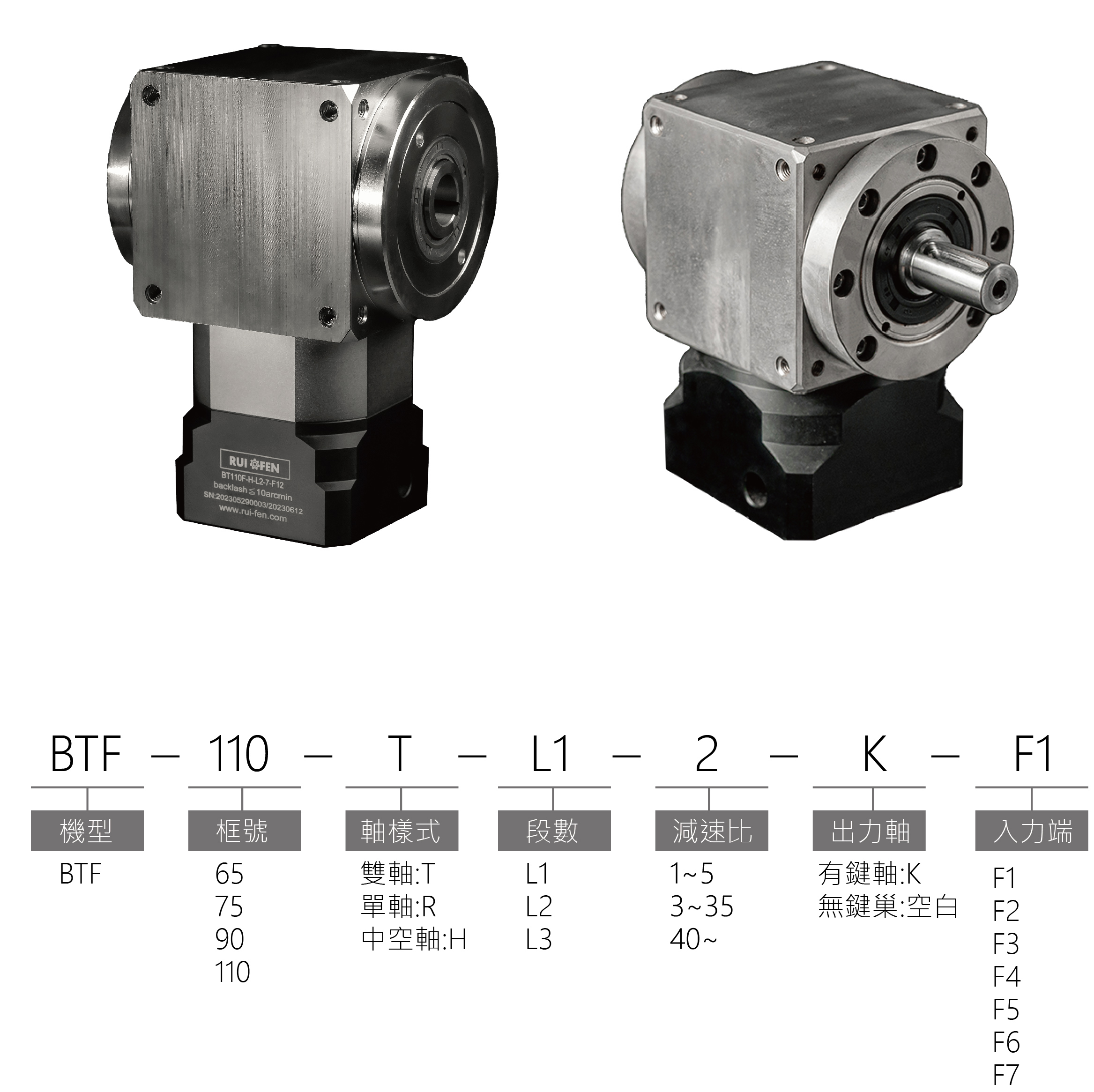

中空軸-傘齒輪減速機BTF-H
傘齒輪減速機-中空型BTF-H,採用螺旋傘齒輪設計,多樣性的連接方式,達到轉向輸出,輸出軸型式中空軸設計,節省空間,高效率傘齒輪組傳動,效率可以達到91%以上,齒輪減速比最小1:1,適合需求精密定位或往返式定位,但受限於空間的限制,有轉向需求的應用。
產品性能
．框號 ：65 / 75 / 90 / 110
．減速機比：L1(一段）1～5比 / L2(二段）3~35比 / L3(三段）15~50比
．最大輸入轉速(rpm)：3,000～4,000
．額定輸入轉速(rpm)：3,000
．背隙(arcmin)：L1(一段）≦8弧分 / L2(二段）≦10弧分
．容許徑向力(N)：900～2700
．容許軸向力(N)：450～1350
．使用壽命(hrs)：20,000hrs 連續運轉
．噪音值(dbA/1m)：≦65～≦73
．傳動效率(%)：≦91%～≦94%
．防護等級：IP65
．潤滑：合成潤滑油脂
*詳細規格及圖面尺寸，請參閱➪型錄下載
產品特點
．中空軸設計
．螺旋傘齒輪
．高機械剛性
．適用於各大品牌的伺服馬達
．滿滾針排列於行星齒輪內孔
．適用於任何方向安裝位置
．免保養及更換潤滑油
．IP65防護等級、全合成潤滑油
．最大徑向負載能力2,700 N；最大軸向負載能力1,350 N。
．多應用於自動化包裝機械、門型機械手臂、龍門機械、自動化設備、螺桿運動、半導體機械、
光學設備等各產業機械
各型號行星減速機介紹：
| 標準型BX | 轉角型BXR |
| 低背隙型BH | 低背隙型BHR |
| 經濟型BE | 直角型BTR |
| 法蘭型(盤型)BD | 法蘭型(盤型)BDR |
各型號傘齒輪減速機介紹：
| 中空型BTF | 轉角型BTF |
．請參考電子型錄裡的『機型框號』及『減速比』來選擇使用。
．若選型上有疑慮，歡迎聯絡銳豐減速機團隊。
